管路伸縮節

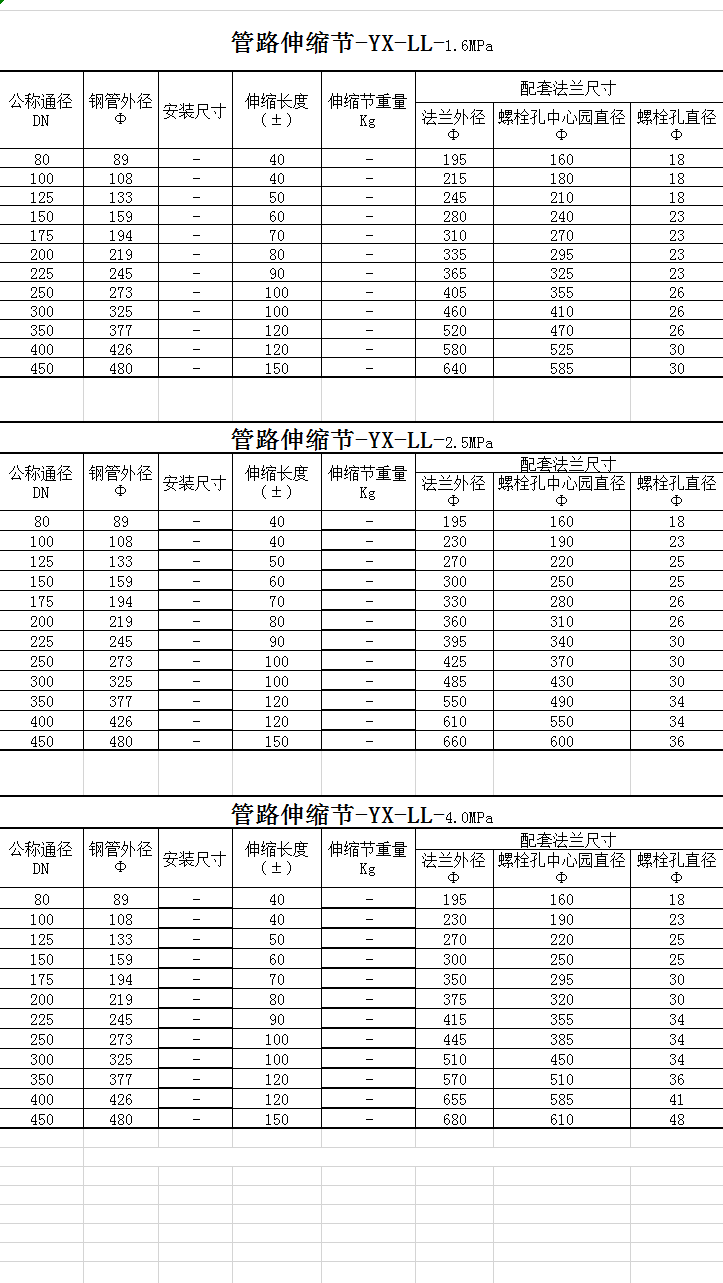

管路伸縮節的選用

  1.補償接頭能吸收管道因熱脹冷縮形成的軸向位移，但不能承受軸向壓力推力。

  2.松套補償接頭按連接方式分為螺紋(AL)、壓蓋(AY)和法蘭(AF)三種型式，螺紋連接適用   于管徑較小的一般管路，在城市管網系統中管徑DN500以下時宜選用AF型連接方式的A類松套補償接頭。

  3.類補償接頭適用于明設、埋地敷設或管溝敷設，但不應直接埋設于墻體或混凝土內。法蘭連接在暗設時應設有檢查室。

安裝準備

  1 補償接頭安裝前，應按施工圖檢查補償接頭的型式、規格、傳力螺桿裝置等，應確認符合設計要求。

  2 按安裝說明書和施工圖核對補償接頭的伸縮量或調節量，使補償接頭在安裝前處于狀態。

  3 法蘭連接管件的法蘭型式要與補償接頭的法蘭一致。

敷設、安裝

  1 所有補償接頭在安裝前應對插入的管子先按要求在管端做好插入長度標記，確定管路定位時連接件的伸縮量。

  2 安裝管路中設置檢查室的情況下，補償接頭的安裝位置應便于檢查及維修。

  3 使用A類、B類、D類補償接頭當設有支架時應做到接頭一端靠近固定支架，另一端靠近導向支架，接頭與支架的距離均應不大于管子外徑的4倍。

  4 使用補償接頭的管道系統應正確選用固定支架和導向支架，支架的數量應與系統相適應。支架安放在補償接頭附近，有以下3種宜采用的支架形式。

支架安放形式

  1 焊接前檢查補償接頭和被焊管道管口的平整度、圓度及坡口，應符合相關標準要

  2 施焊時補償接頭和被焊管道管口應定位固定，不應產生位移。

  3 補償接頭的施焊按補償接頭的焊接工藝評定要求進行操作。

檢查調整

  1 補償接頭安裝后應進行檢查。所有壓蓋均應統一擰緊，保證密封圈和填料處于狀態。

  2 根據需要，將補償接頭的傳力桿調節至有效位置。補償接頭周圍應有足夠的空間，以保證補償接頭在設計范圍內能自由運動。

  3 管道吊裝位置不應設在補償接頭上。

  4 確認所有導向支架、固定支架末正確安裝之前，不應進行內部壓力試驗。

驗收

  1 所有補償接頭均安裝完畢、檢查合格后隨管路一同進行壓力試驗。焊縫、法蘭連接處和密封副位置應無滲漏。

  2 補償接頭在壓力試驗中出現滲時，宜采用調整壓蓋螺栓的方法消除滲漏。

  3 施工安裝管路中配備的支架(導向支架和固定支架)均應滿足補償接頭的使用要求
