產品詳情
水隔離漿體泵
型號說明
LSGB 450/4.0
LSGB-立式水隔離漿體泵； 450-額定流量（m3/h) ； 4.0-額定揚程（MPa)
例：LSGB 450/400
表示：流量：450m3/h 揚程： 400m
技術指標
1、流 量：30~1000m3/h
2、揚 程：90~640m
3、清水 水 封 量：2~5%
4、漿體重量濃度：＜70%
5、輸送物料粒徑：≤5mm
6、泵 組 效 率：0.65~0.85
適用范圍
1、黑色、有色、黃金、化工礦山的精尾礦高揚程輸送及井下充填、排泥。
2、電廠、鋁廠、煤炭等行業的水灰、鋁土礦、赤泥、水煤漿的高揚程輸送。
3、污水處理廠污泥的高揚程輸送。
4、江河、湖泊、池塘的清淤。
水隔離泵輸送系統的組成
1、動 力 源：一般為多級離心清水泵。
2、隔離裝置：由三個隔離罐及浮球組成。
3、供漿裝置：高位供漿池或喂料泵。
4、供排漿閥：六個止回閥組成。
5、供回水閥：六個清水閥組成。
6、控制系統：由微機控制臺、反饋檢測裝置等組成。
7、輔助裝置：由液壓站、壓力表、流量調節閥、穩壓罐等組成。
工作原理
供漿過程：控制臺通過液壓站，關閉進水清水閥（6),打開回水清水閥（5),這時高位喂料倉（7)內的漿體靠壓差頂開進漿逆止閥（9),進入隔離罐（4)內浮球（3)的下部，浮球（3)上浮，漿體逐漸充滿罐體，同時浮球（3)上部的清水通過回水清水閥（5)返回清水池（2),循環使用。
排漿過程：控制臺通過液壓站，關閉回水清水閥（5),打開進水清水閥（6),這時清水泵（1)的高壓清水通過進水清水閥（6)從隔離罐（4)上部向其內部供高壓水，從而推動浮球（3)向下運動，同時靠壓力將進漿逆止閥（9)自動關閉，排漿逆止閥（8)自動打開，這時浮球（3)下部的漿體通過外管道輸送到指定地點。
三個隔離罐進漿、排漿過程交替進行，從而保證設備的供漿，排漿過程連續進行及排漿管路的穩定。控制臺通過隔離罐上的傳感器檢測浮球的運行狀況，調整水泵流量與漿體流量的匹配，同時可判斷設備工作是否正常。
水隔離漿體泵由工業控制機自動控制。根據現場情況確定是否配變頻調速裝置。

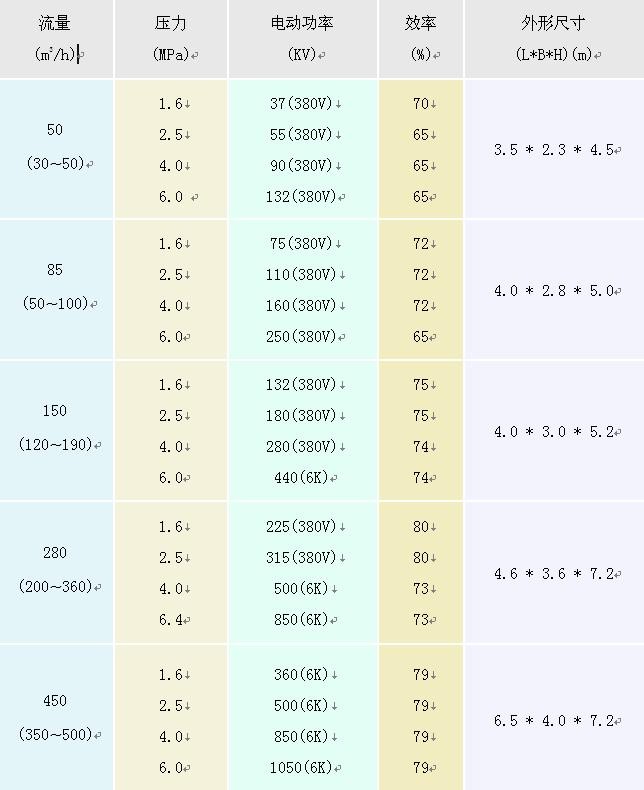

水隔離漿體泵系列表
設備性能
1、揚程大、效率高，備件消耗少。通過浮球把漿體與水在隔離罐中分開，又通過水傳遞動力，巧妙避免了運動部件直接與漿體接觸，解決了高壓密封與磨損問題。運行成本廉價適用，水可以循環使用。
2、流量大、范圍寬，流量和揚程均可調節。水隔離漿體泵用離心清水泵作動力，流量大，水泵規格型號多，流量范圍寬，能夠滿足不同的流量要求。在一定范圍內，僅更換水泵，就能增大泵的排漿量和揚程，不需全部更換設備。
3、設備運動頻率低，易損件壽命長。由于采用容積較大的隔離罐，各閥開、關頻率低，過流部件使用期限延長。結構簡單、便于維修。
根據現場要求，可安裝調速裝置，實現閉路自動控制流量。
4、微機控制臺具有多種控制顯示功能。能夠顯示瞬時供排漿量，管道壓力，并能夠?qū)崿F(xiàn)遠程監控，即現場設備的運行情況，廠家隨時可以了解。
水隔離泵的優點
1、用一級泵代替多級泵站，運行人員少，事故點少，節約建多級泵站的投資。
2、設備效率高，節約電能、備件少、運行費用低。
3、設備運行自動化程度高，操作簡單，運行可靠。
訂貨指南
1、水隔離泵全部為非標產品，以銷定產，用戶訂貨時需要提供漿體輸送的原始參數，如輸送介質干量（T/h)、漿體重量濃度（％）、介質比重（T/m3)、幾何高差、管路長度、輸送管徑、輸送介質粒徑等。
2、根據漿體輸送水力參數確定泵的流量、揚程參數后，確定所需要的水隔離漿體泵型號。
3、該泵無吸程，需要8~12米喂料高差或用泵喂料。
4、我公司提供泵站及設備安裝布置圖。負責現場指導安裝，調試及操作人員的技術培訓。
