水隔離泵—觸摸屏控制柜

一、觸摸屏-微機控制柜介紹

 固件單元：自動控制程序由PLC實現，觸摸屏為人機對話界面，通用開關電源，輸出模塊，手動控制開關等。

 固件數量：柜體一臺、程序控制PLC一臺、觸摸屏一臺、輸出模塊一塊、開關電源二塊。其它控制用電器元件若干。

 第四代微機控制柜，在固件數量上與之前的控制柜明顯變少故障率大大降低，模塊化設計故障率低、維修方便。觸摸屏操作方便、運行可靠、軟件可升級換代與無限的擴展功能等諸多優點。

二、觸摸屏-微機控制柜的操作

 下面詳盡介紹一下第四代機，觸摸屏人機對話界面

 觸摸屏微機控制柜人機界面有五個，開機畫面、自動控制畫面、手動控制畫面、參數調整畫面、系統設定畫面。

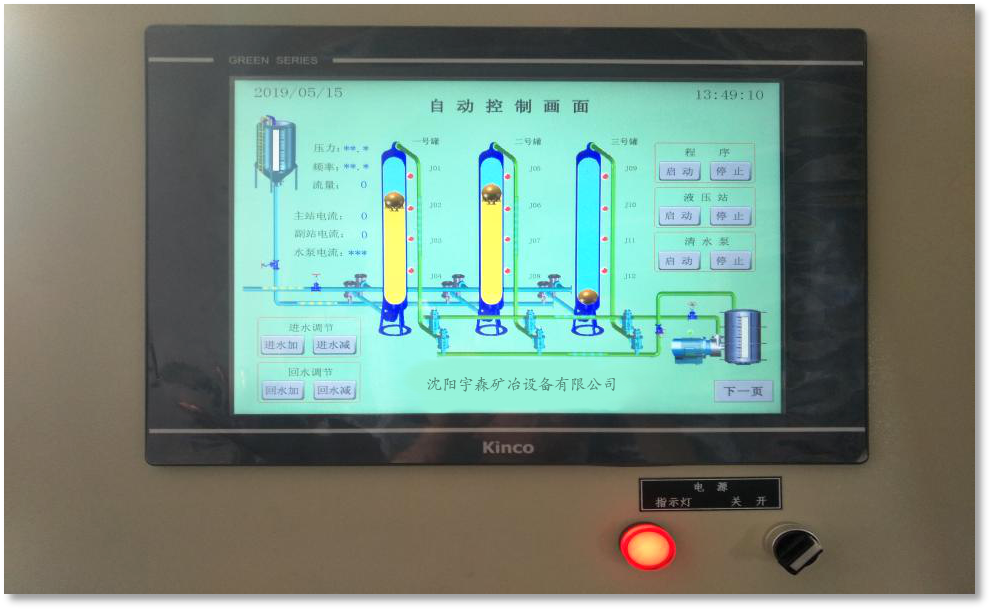

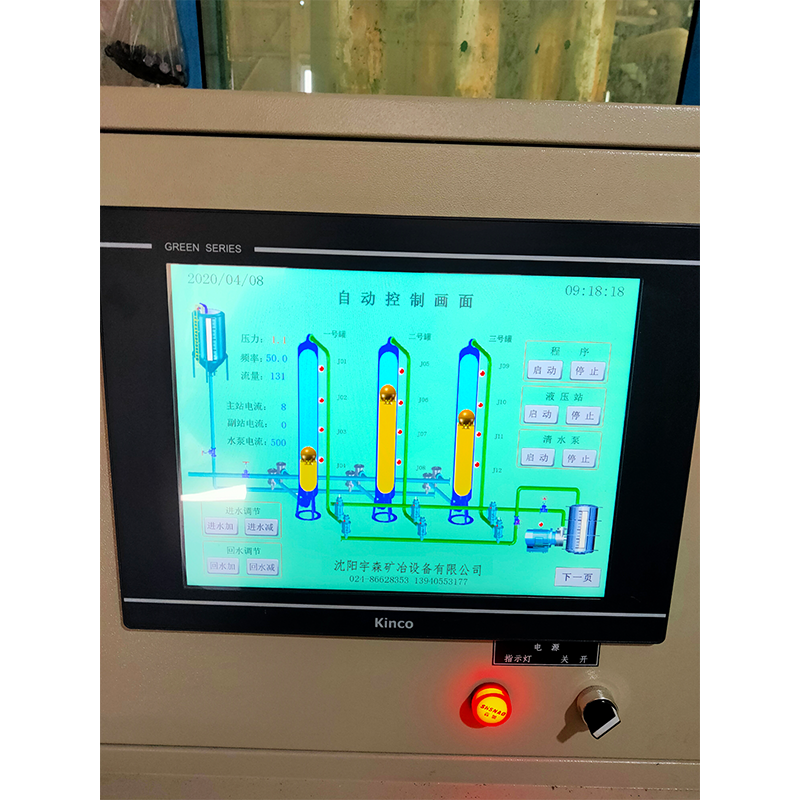

圖一、控制面板

  1、（圖一）中右下角為電源開關，將電源開關指向開，微機控制柜上電，電源指示燈亮，觸摸屏點亮微機控制柜開始工作，觸摸屏進入開機畫面（圖二）

圖二、開機畫面

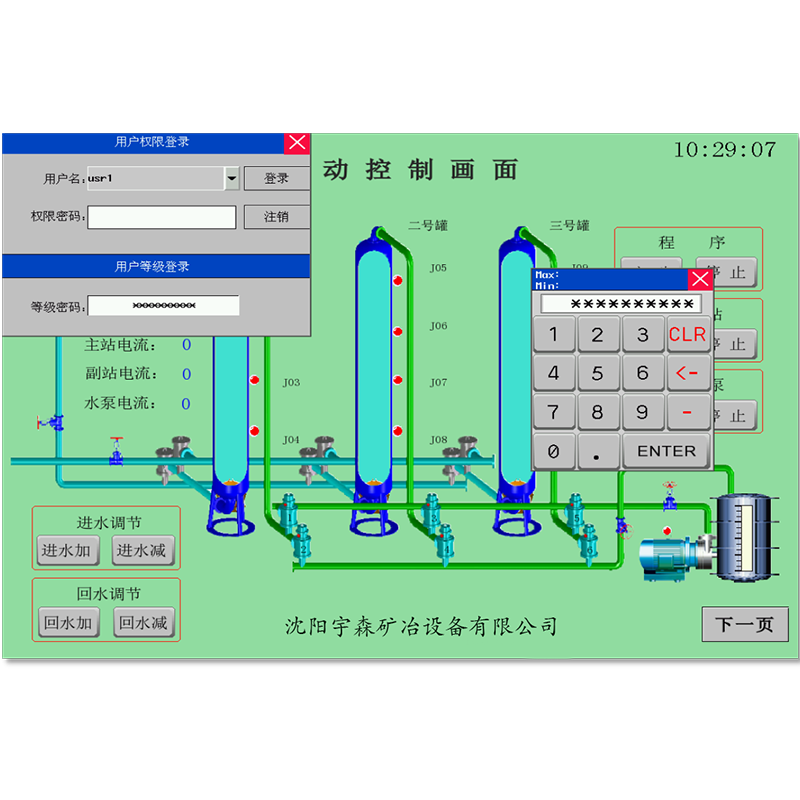

圖三、密碼登錄畫面

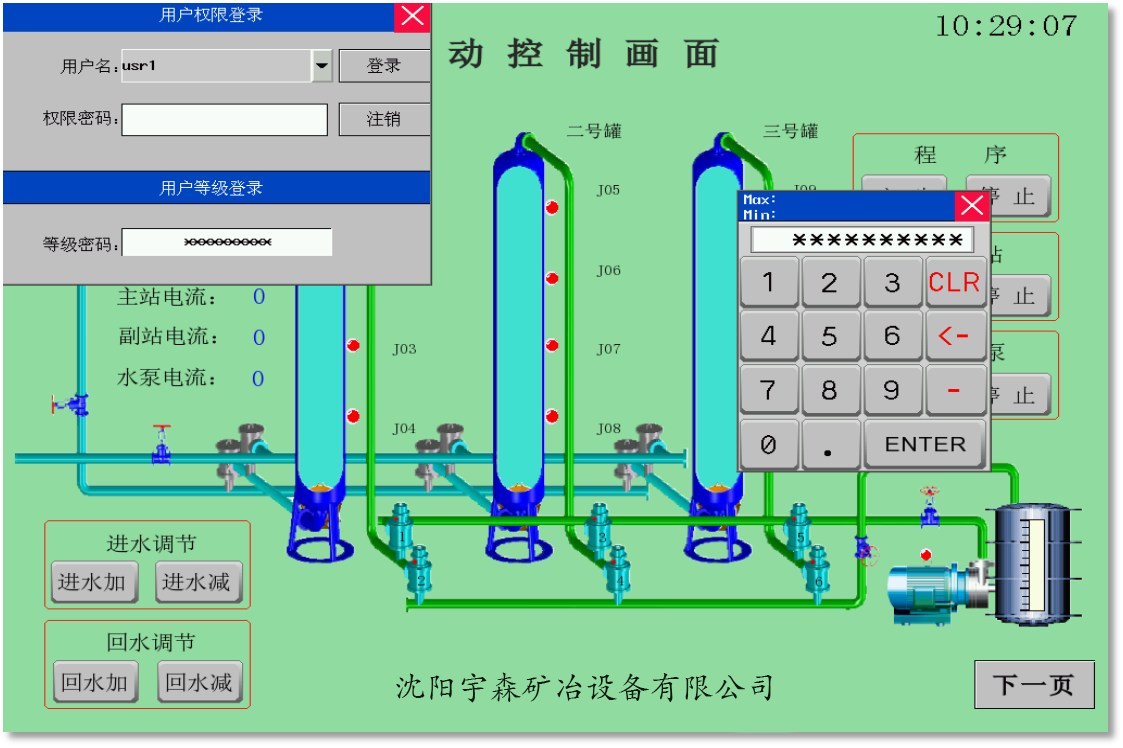

  2、進入（圖三）密碼登錄畫面后，按右上角程序框內啟動按鈕，畫面中會彈出用戶密碼登錄對話框。單擊等級密碼輸入區后彈出鍵盤輸入對話框，在鍵盤輸入對話框中輸入密碼888888，按ENTER進入操作控制狀態。

  3、下面詳細介紹（圖四）自動控制畫面功能

  ①、控制按鈕區有程序（啟動水隔離泵主程序）、液壓站（六個液壓清水閥控制液壓站啟停）、清水泵（多級清水泵電動機啟停）、進水調節、回水調節、下一頁，分五個區域一個翻頁按鈕。

  ②、運行參數顯示區有壓力（輸送管路壓力Kg）、頻率（多級清水泵電動機變頻器運行頻率zH）、流量（實時流量m³/h）、主站電流（六個液壓清水閥控制液壓站電流A） 、副站電流（管路切換閥門液壓站A）、水泵電流（多級清水泵電動機電流A），顯示了六種參數。

    ③、模擬顯示：六個清水閥的開關狀態、三個浮球的運行位置、各管路的流動方向、位置傳感器的狀態。

圖四、自動控制畫面

  4、啟動水隔膜泵，首先啟動程序，程序啟動后觀察浮球以開始運動后啟動啟動液壓站，觀察主站電流是否正常，觀察六個液壓清水閥啟閉是否正常。正常后啟動清水泵，向管理內排水。當三個浮球都下到底部時打開排漿切換閥門后打開供漿切換閥門，觀察浮球走位情況與各運行參數是否正常，水隔離泵啟動完成。

三、輔助功能介紹

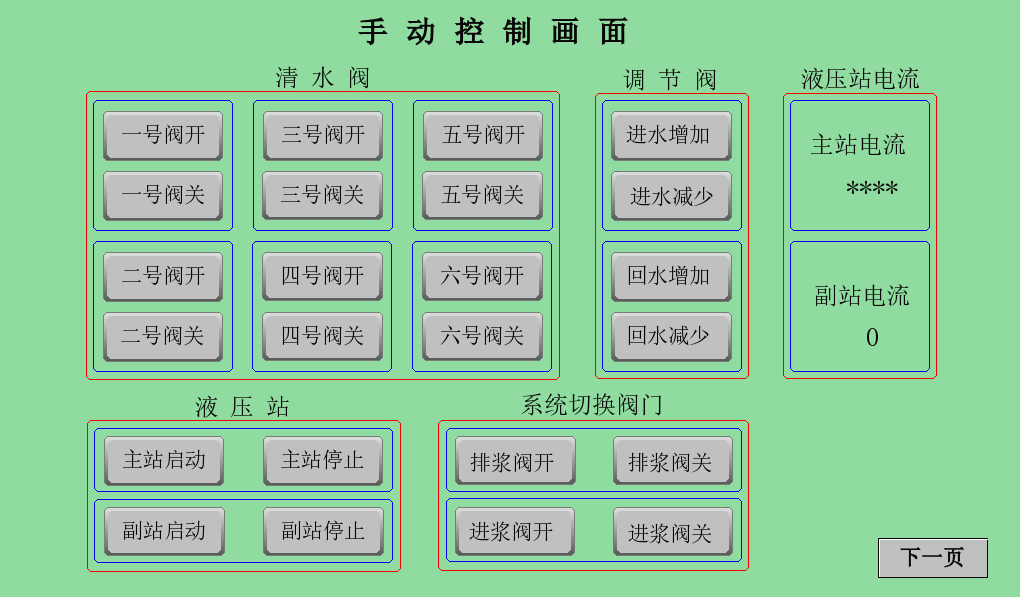

  圖五所示手動控制畫面包括閥門控制按鈕、液壓站控制按鈕、液壓站電流顯示部分。

圖五、手動控制畫面

  1、 閥門控制：六個清水閥開、閉按鈕，調節閥調整按鈕，系統切換閥門開、閉按鈕。

  2、 液壓站控制：主站（泵液壓站）控制啟、停按鈕，副站（系統切換閥門液壓站）控制啟、停按鈕。

  3、 液壓站電流：主站（泵液壓站）電流、副站（系統切換閥門液壓站）電流。

  ☆ 手動控制畫面為維修調試界面，運行時不可操作。

圖六、參數調整畫面

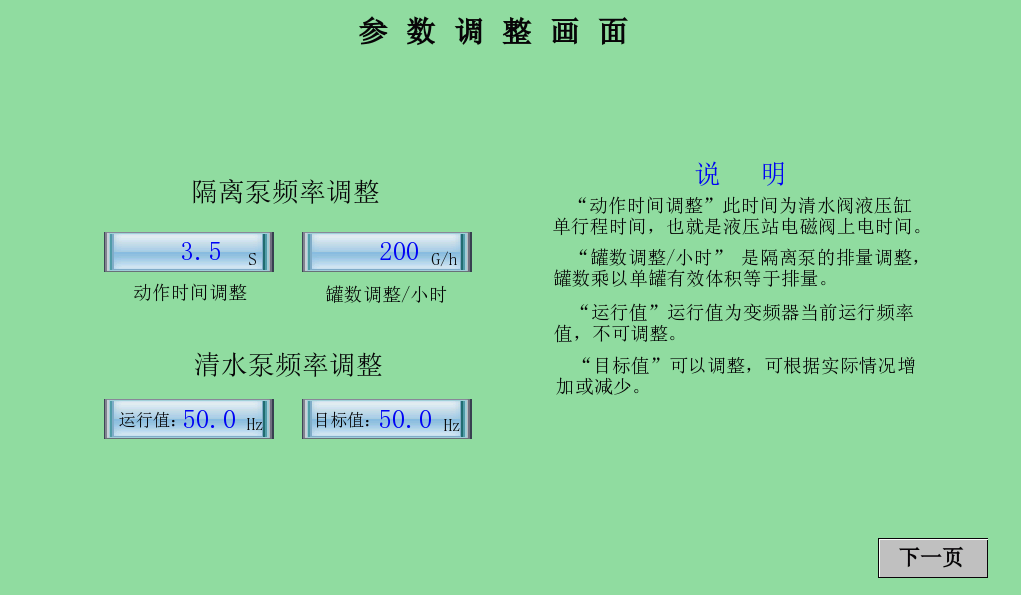

  圖六所示參數調整畫面包擴隔離泵頻率調整、清水泵頻率調整。

  4、泵頻率調整：動作時間調整（泵液壓站電磁閥帶電時間），罐數調整（泵排量調整）。

  5、清水泵頻率調整：運行值（當前運行頻率），目標值（調整需要值）。

  ☆ 參數調整畫面是運行時的調整界面，要根據運行情況操作。

圖七、系統設置畫面

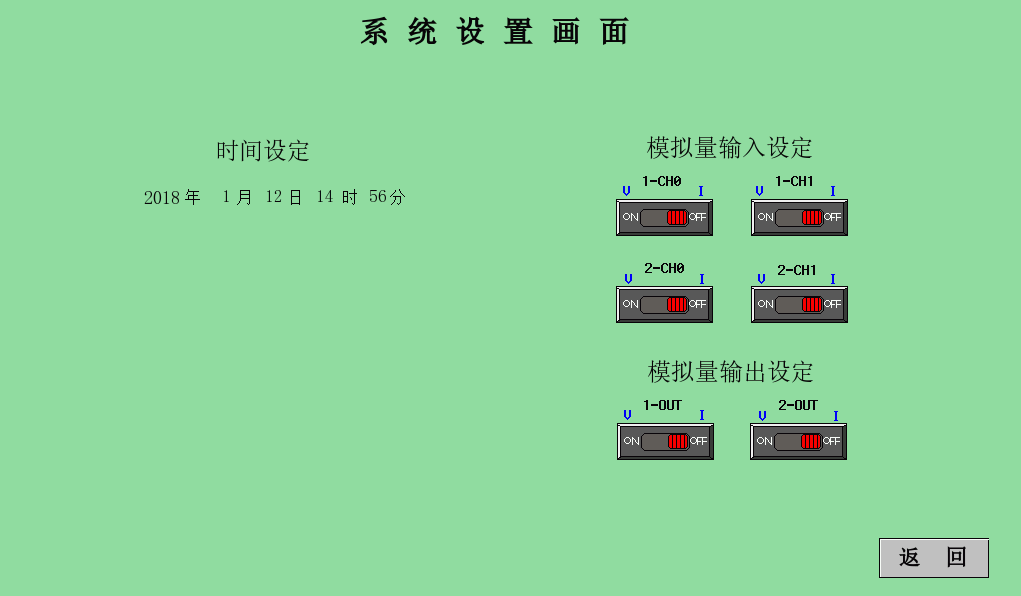

  圖七所示系統設定畫面包時間設定，模擬量輸入、輸出方式設定。

  6、時間設定：校準時間。

  7、方式設定：電流輸入輸出、電壓輸入輸出。

四、用戶權限登錄

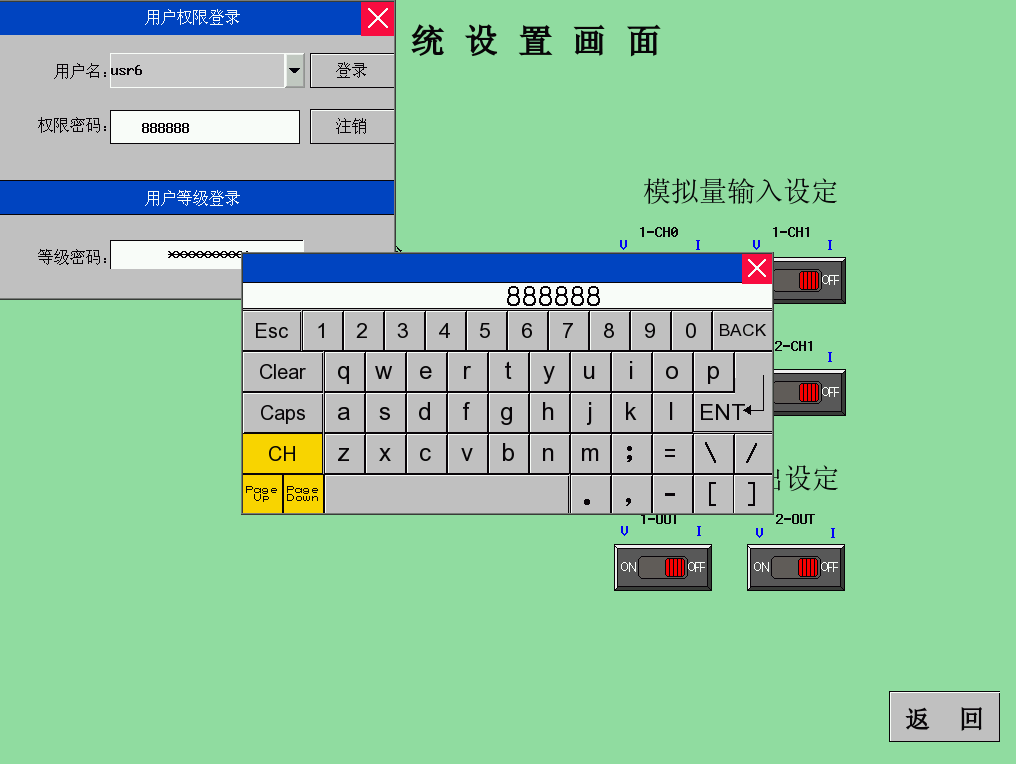

  圖八所示：當雙擊系統設置畫面時間任意年份、月份、小時等，屏幕會彈出登錄對話框。用戶名選擇usr6，在鍵盤區輸入權限密碼888888 按ENT，再按密碼登錄對話框的登錄，就可以對系統進行修改了。

  ☆ 非系統管理員不得修改參數

圖八、系統設置登錄
