智能水隔膜泵

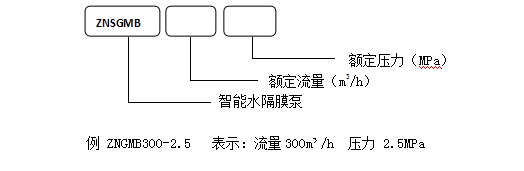

設備型號

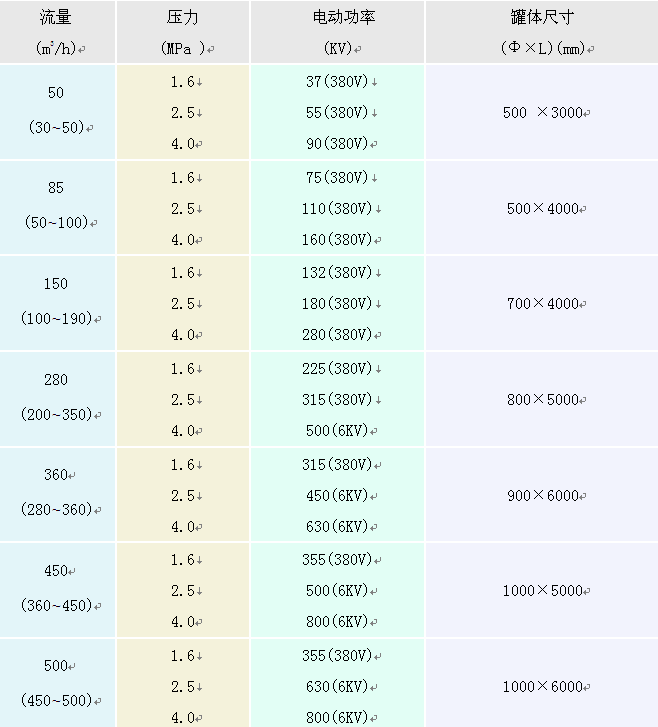

技術指標
漿體重量濃度：≤60% 流量：30-1000m3/h 揚程：60-1000m
輸送介質粒度：≤10mm 效率：0.7-0.85 溫度：0~80℃
適用范圍
☆用于黑色金屬,有色金屬,黃金,化工礦山的經尾礦高揚程輸送及井下填充,排泥.
☆用于電廠,鋁廠,煤礦,化工部門的水灰,鋁土礦,赤泥,水煤漿的高揚程輸送.
☆用于污水處理廠污泥的長距離,高揚程輸送.
☆用于江河,湖泊的清淤.
設備組成
智能水隔膜泵有六部分組成：即動力源高壓清水泵、供漿裝置、隔離系統、控制閥、自控系統、輔助裝置。
☆高壓清水泵為多級清水泵等組成；
☆供漿裝置為高位頭濃縮池或喂料倉和喂料泵；
☆隔離工作罐由三個壓力罐和三個隔膜（膠囊）組成；
☆控制閥由六臺清水控制閥和六臺礦漿閥（逆止閥）組成；
☆自控系統由工業控制機、微機控制系統控制清水閥的開閉、隔膜檢測裝置組成；
☆輔助裝置包括液壓站、流量計、壓力表、調節閥、排氣閥、排污閥、管道等。
設備特點
☆用一級泵代替多級泵站、運行人員少、事故點少、節約建多級泵站的投資；
☆設備效率高、節約電能、備件少、運行費用低；
☆設備運行自動化程度高、操作簡單、運行可靠。

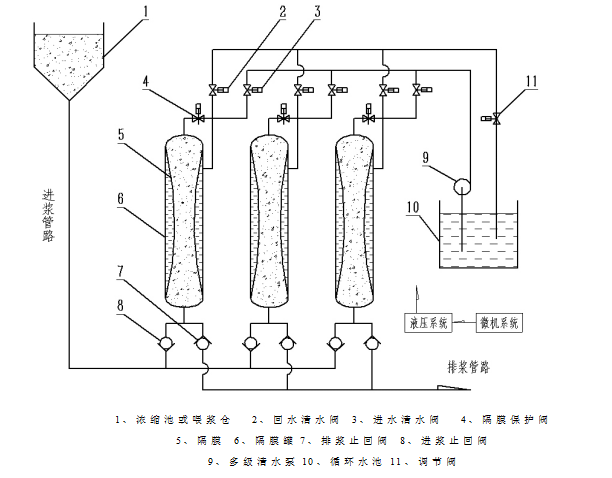

工作原理
以單罐為例，通過高位喂料倉1的自然壓力經過進漿止回閥8向隔膜罐6中的隔膜5內部壓入漿體，同時回水清水閥2開狀態，進水清水閥3關狀態。隔膜外的清水通過回水清水閥2回到循環水池10，完成進漿過程；進漿結束后關閉回水清水閥2，打開進水清水閥3，高壓清水由多級清水泵9提供，通過進水清水閥3進入隔膜罐6與隔膜5的夾層內，隔膜受壓后變形，隔膜內的漿體通過排漿止回閥7排向排漿管路。三個隔膜罐交替吸排漿，工作相位角相差120°。達到連續排漿目的。
隔膜的運動狀態，由裝在隔離罐上的檢測裝置實現，流量匹配及流量波動的調整，通過料倉和水箱的位移傳感器的數據采集，由微機控制變頻實現，故障檢測由清水閥檢測，其故障由微機判斷和處理。
智能隔膜泵是高度智能化的設備，全部工作操作隨機調整，故障判斷應急處理均由微機實現。
